PADI SMARTi, la centralina IoT di telecontrollo per l'industria 4.0
con funzionalità logiche PLC per telegestire facilmente da WEB qualunque sensore, i dispositivi Modbus, i tuoi impianti ed i tuoi macchinari industriali!
- Telecontrollo di sensori, dispositivi ed impianti su sinottici WEB personalizzabili dall'utente
- Basso impatto energetico, max 5 Watt di consumo
- Programmazione avanzata di automatismi ed alert su eventi della sensoristica e su calendario
- Gestione utenti con diversi profili di accesso alle risorse telecontrollate
- API multipiattaforma su protocollo HTTP
- Integrazione con sistemi WEB di terze parti
- Interfaccia di rete LAN 10/100Mbit/s
- Gestione centralizzata fino a 10 interfacce I/O PADI su rete IP
- Datalogger integrato sulla sensoristica analogica su microSD industriale con reportistica grafica, PDF e/o EXCEL compatibile
- Disponibile anche con I/O analogici (0-10VDC/0-20mA) e digitali
- Auditing avanzato delle azioni utente sul sistema
- Gestione funzioni matematiche avanzate sugli ingressi analogici e digitali
- Supervisione dispositivi Modbus di diversi produttori
Ambiti di utilizzo
PADI SMARTi, la soluzione IoT (Internet of Things) potente e semplice da usare per monitorare i tuoi impianti da WEB, ovunque tu sia; infatti, la centralina di telecontrollo PADI SMARTi incorpora a bordo le funzionalità della piattaforma software IoT iCare ENVIRONMENT e può essere utilizzata in diversi ambiti per telegestire da remoto ad esempio:
- gli impianti fotovoltaici, eolici e termoidraulici
- gli impianti di climatizzazione
- gli impianti domotici per abitazioni, uffici ed hotel
- i sistemi di monitoraggio ambientale (temperatura, pressione, umidità ed inquinamento)
- il controllo di temperature di celle frigorifere per il settore agroalimentare e farmaceutico
- i sistemi di irrigazione intelligente per serre e terreni agricoli
- i serbatoi, pozzi ed acquedotti
- le barriere dei varchi di transito delle ZTL e la pubblica illuminazione
- lo stato di contatti di segnalazione e/o di dispositivi a distanza geografica, anche in modo bidirezionale
- i macchinari industriali di vecchia e nuova generazione rendendoli conformi alle nuove tecnologie di gestione e controllo dell'industria 4.0
I suddetti campi sono solo alcuni esempi in cui le caratteristiche avanzate della centralina trovano un'immediata applicazione; ma come funziona il tutto?

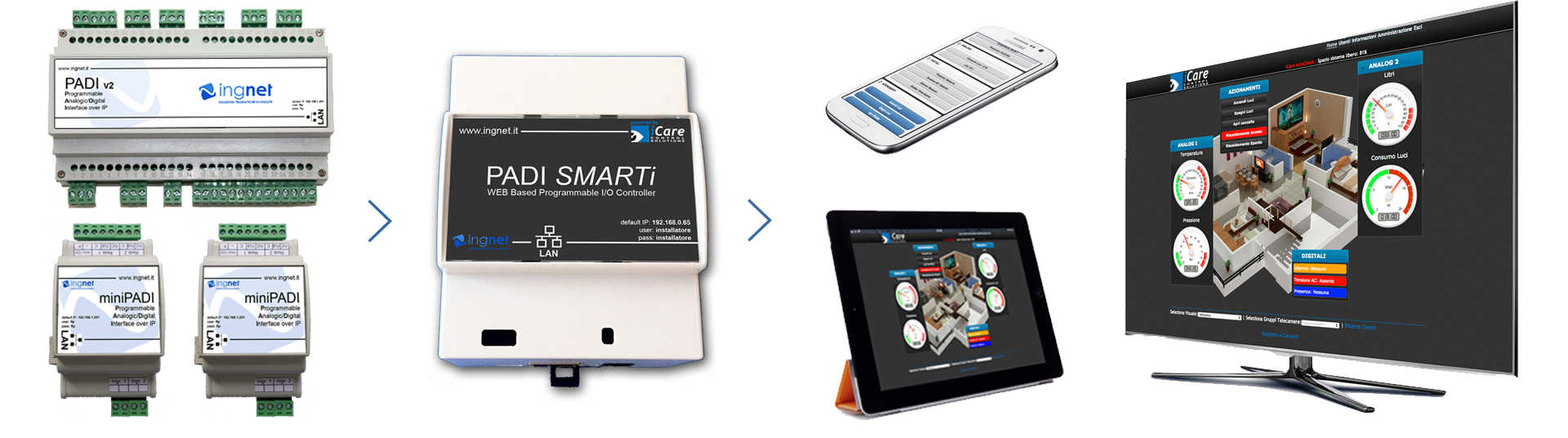

Semplice, PADI SMARTi permette di creare un unico ambiente di telecontrollo centralizzato, gestibile da WEB da qualunque tablet, smartphone, SMART TV, PC e MAC e può essere utilizzata da sola o collegata via rete IP ad una o più interfacce I/O PADI (sulla stessa rete o distribuite su rete Internet) per gestire ulteriori sensori ed attuatori.
Scopri le sue caratteristiche
Design italiano e montaggio su barra DIN.
Utilizzo immediato, chiaro e funzionale
- lo stato di sensori e di attuatori sia analogici che digitali;
- lo stato di qualunque tipo d'impianto.
Quindi, finalmente potrai gestire in maniera semplice ed intuitiva tante schede PADI e dispositivi Modbus TCP collegati alla tua rete LAN in un vero e proprio sistema di supervisione grafico SCADA accesibile da un qualunque browser WEB da PC e MAC, inclusi gli smartphone e tablet, senza installare alcun software aggiuntivo.

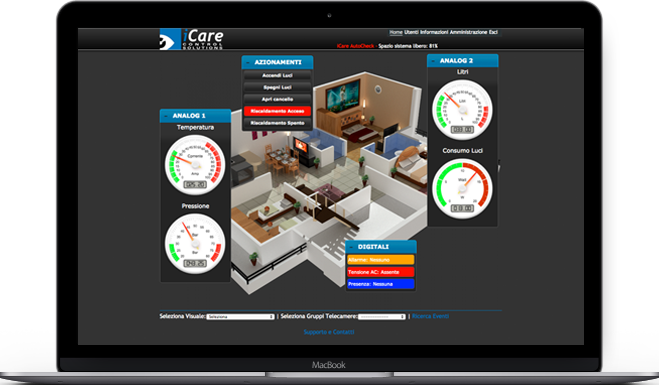

Inoltre, PADI SMARTi ti permette di creare e personalizzare con semplicità il sinottico dell'impianto telecontrollato, senza conoscere alcun linguaggio di programmazione.
Puoi creare infinite logiche automatiche che attivano uno o più relè contemporaneamente al verificarsi delle condizioni che tu hai programmato.
Contattaci per avere più informazioni o per richiedere un account di prova sulla nostra centralina DEMO in modo da conoscere le molte altre funzionalità che PADI SMARTi ti mette a disposizione per poter gestire e sfruttare al meglio le potenzialità dei tuoi impianti.
No CLOUD! Il software, i dati e tutto il necessario sono già dentro il tuo dispositivo IoT PADI SMARTi!
- di funzionare correttamente anche senza una connessione Internet stabile; ciò significa che i dati, le configurazioni e le informazioni sul lavoro svolto dal dispositivo IoT PADI SMARTi non sono a rischio di perdita in caso di malfunzionamenti o interruzioni del collegamento alla rete Internet come putroppo avviene in questi ultimi tempi a causa di massicci attacchi alla rete ed ai server da parte di hackers;
- di essere più veloce e reattivo rispetto alle altre soluzioni IoT basate su Cloud, poichè tutti i dati, le configurazioni e le informazioni sono conservati localmente sul dispositivo IoT PADI SMARTi, evitando i ritardi causati dalla necessità di inviare e ricevere dati attraverso la rete Internet;
- di essere più sicuro, poiché i dati ricevuti dai sensori sono conservati localmente sul dispositivo IoT PADI SMARTi dell'utente e quindi non sono "ostaggio" di alcun provider e datacenter su Internet;
- di essere più economico rispetto a sistemi IoT basati su Cloud in quanto non è necessario pagare un abbonamento mensile o annuale per accedere al software del dispositivo IoT PADI SMARTi per telegestire tutti i sensori ed i sistemi collegati o per visualizzare o stampare tutti i dati ricevuti dai sensori.
Sereno, ci pensa PADI SMARTi a gestire delle azioni automatiche al verificarsi di eventi critici!
PADI SMARTi non solo ti permette di personalizzare i nomi degli ingressi digitali ed analogici e delle uscite relè di tutti i sensori ed attuatori collegati alla centralina ma anche di gestire dei comportamenti automatici sui relè, oppure degli alert via mail o SMS in caso di:
- una variazione su uno o più stati degli ingressi digitali
- una variazione di uno o più valori degli ingressi analogici
- una o più calendarizzazioni programmate
Oggi PADI SMARTi è sempre più intelligente!
PADI SMARTi, grazie all'utilizzo di funzioni matematiche avanzate, ti permette di creare delle porte virtuali ottenute dal calcolo logico e matematico di formule personalizzabili dall'utente. Le variabili in ingresso alla formula possono essere costanti, valori di porte fisiche analogiche alle quali sono collegati dei sensori e valori booleani delle porte digitali. In questo modo l'utente può definire per ogni porta virtuale creata, in maniera semplice ed intuitiva, delle espressioni matematiche del tipo:
- cos(X1)+sin(X2)*(X1-X2)+100
- X1<X2
dove X1 e X2 sono i valori variabili provenienti dai sensori.
Grazie alla elevata potenza di calcolo della centralina IoT PADI SMARTi è possibile usare illimitate variabili nelle formule; l'utente, in maniera semplice ed intuitiva, può associare ad ogni variabile presente nella formula il valore istantaneo misurato da qualunque sensore reale collegato al sistema PADI SMARTi.
E non è tutto! Alle porte virtuali create dall'utente è possibile attivare anche le funzionalità di datalogging ed associare anche degli stati di allarme, proprio come è possibile già fare per le porte alle quali sono collegati dei sensori reali.

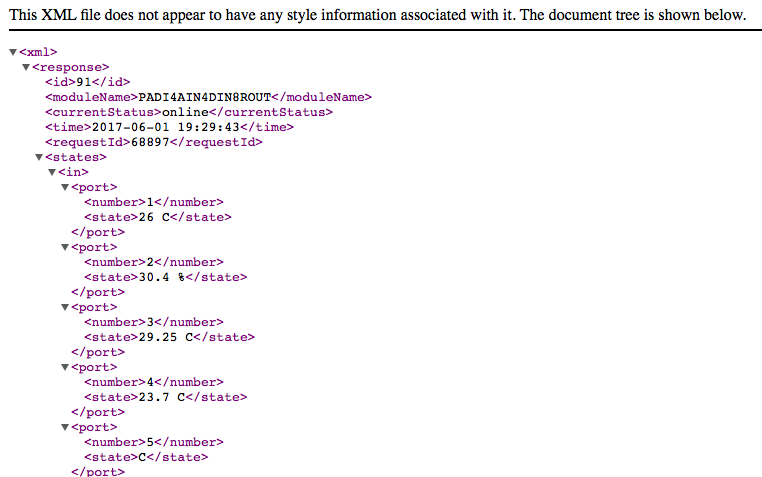

PADI SMARTi è gestibile anche da altri software
La supervisione e la gestione da WEB di tutti i dispositivi Modbus non è più un problema!
PADI SMARTi supporta, in modalità master, uno o più dispositivi compatibili con il protocollo Modbus TCP.
Grazie al supporto del protocollo Modbus è possibile controllare una o più funzionalità di dispositivi evoluti di qualunque produttore quali: le centrali antincendio, i sistemi di allarme, le RTU I/O di campo, gli inverter fotovoltaici ed i sistemi di climatizzazione HVAC.
Finalmente potrai dare nuova vita a tutti i tuoi dispositivi Modbus realizzando, in maniera semplice e veloce, uno o più sinottici SCADA di telecontrollo accessibili da WEB dai qualunque browser per PC, MAC, smartphone e tablet di ultima generazione ed oggi anche da SMART TV.
Inoltre, l'utente può programmare degli alert operatore e/o dei comportamenti automatici su tutti i dispositivi Modbus gestiti dalla centralina PADI SMARTi.
Raccolta dati e controllo remoto per l'Industria 4.0 e l'Agricoltura 4.0
Con il termine Industria 4.0 si intende la "quarta rivoluzione industriale" che si basa sull’adozione di alcune tecnologie definite abilitanti che permettono di migliorare le condizioni di lavoro, creare nuovi modelli di business e di aumentare la qualità produttiva degli impianti; tra queste tecnologie abilitanti troviamo l'Industrial Internet of Things ovvero il "telecontrollo su rete IP" di strumenti o macchinari industriali.
L’Agricoltura 4.0 è un termine
che viene utilizzato per definire interventi mirati ed efficienti in campo agricolo a partire da dati come, per esempio, le caratteristiche fisiche e biochimiche del suolo e dell'ambiente circostante. Di fatto, è tutto l’insieme di strumenti e strategie che consentono all’azienda agricola di impiegare in maniera sinergica e interconnessa tecnologie avanzate come il "telecontrollo su rete IP" di sensori ed attuatori con lo scopo di rendere più efficiente e sostenibile la produzione e in modo da poter calcolare ed erogare in maniera precisa, ad esempio, il fabbisogno idrico di una determinata coltura evitando eventuali sprechi di risorse.
Per telecontrollo su rete IP si intendono un mix di servizi e tecnologie che permettono il controllo a distanza per il monitoraggio o per la regolazione di parametri di strumenti e macchine industriali, anche geograficamente distanti tra loro e dal loro utilizzatore, che sfruttano le attuali veloci ed efficenti tecnologie di interconnessione di rete, come le reti locali e la rete internet, in modo da poter intervenire tempestivamente su eventuali disservizi o inefficienze permettendo benefici economici e gestionali notevoli per la propria attività produttiva.
In questo campo rivestono un ruolo fondamentale le Remote Terminal Unit (RTU) (come la scheda I/O PADI) e le centraline con funzionalità logiche PLC (come la centralina PADI SMARTi).
Essi sono dispositivi che, sfruttando le moderne tecnologie di comunicazione web based e le reti di sensori, permettono di creare sistemi SCADA (Supervisory Control and Data Acquisition) e DCS (Distributed Control System) essenziali a tutte le applicazioni di IoT industriale sia nell’industria 4.0 che nell'agricoltura 4.0.
Tali applicazioni oggi sono anche agevolate fiscalmente dalla legge di bilancio del 2017 (e sucessive modificazioni), che ha incluso i sistemi di monitoraggio e telecontrollo industriale su rete IP nell’elenco dei beni che generano iperammortamento e superammortamento.
Caratteristiche e confronto tra le versioni disponibili
| CARATTERISTICHE | PADI SMARTi | PADI | |||||
| No I/O | 8DIN8ROUT | 4AIN4DIN8ROUT | 8DIN8ROUT | 4AIN4DIN8ROUT | 8ROUT | 2DIN2ROUT | |
| Montaggio su guida DIN per quadro elettrico | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Numero moduli DIN occupati su quadro | 4 | 9 | 9 | 9 | 9 | 9 | 3 |
| Collegamento alla rete LAN | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Range termico operativo da -10°C fino a +70°C | X | X | X | ✔ | ✔ | ✔ | ✔ |
| Range termico operativo da 0°C fino a +60°C | ✔ | ✔ | ✔ | X | X | X | X |
| Numero di ingressi digitali | X | 8 | 4 | 8 | 4 | X | 2 |
| Disponibilità di ingressi optoisolati (su richiesta) | X | ✔ | ✔ | ✔ | ✔ | X | ✔ |
| Numero di ingressi analogici 0-10VDC | X | X | 4 | X | 4 | X | X |
| Numero di uscite relè da 10A a 230VAC | X | 8 | 8 | 8 | 8 | 8 | X |
|
Numero di uscite relè da 1A a 230VAC |
X |
X | X | X | X | X | 2 |
| Interfaccia utente WEB per la visualizzazione e la configurazione della scheda compatibile con tutti i browser per tablet, smartphone e SMART TV ed i sistemi operativi (MAC, Windows, Linux) senza installare alcuna applicazione | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Disponibilità di API su protocollo HTTP per l'integrazione con altri software di terze parti | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Firmware aggiornabile da remoto | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Accesso utente protetto da password | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Gestione di funzionalità di automazione su eventi in ingresso | ✔ | ✔ | ✔ | X | X | X | X |
| Gestione etichettatura degli ingressi e delle uscite | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Compatibilità con il software iCare o la centralina PADI SMARTi per la realizzazione di sistemi di supervisione e telecontrollo di impianti complessi e distribuiti | X | X | X | ✔ | ✔ | ✔ | ✔ |
| Gestione centralizzata di una o più interfacce I/O su rete IP PADI | ✔ | ✔ | ✔ | X | X | X | X |
| Fino a 20 profili di accesso con permessi utente I/O configurabili | ✔ | ✔ | ✔ | X |
X |
X |
X |
| Monitoraggio da WEB dell'intero impianto telecontrollato su uno o più sinottici | ✔ | ✔ | ✔ | X | X | X | X |
| Report dettagliato delle azioni utente sul sistema | ✔ | ✔ | ✔ | X | X | X | X |
|
Gestione avanzata di automazioni programmate su eventi sulla sensoristica e su calendario |
✔ | ✔ | ✔ | X | X | X | X |
|
Datalogger integrato sulla sensoristica analogica |
✔ | ✔ | ✔ | X | X |
X | X |
| Diagnostica impianto telecontrollato con alert operatore via SMS o email programmabile | ✔ | ✔ | ✔ | X | X | X | X |
| Interfacciamento con altri sistemi WEB di terze parti quali: NVR, telecamere IP, sistemi di controllo accessi... | ✔ | ✔ | ✔ | X | X | X | X |
| Supporto del protocollo Modbus | ✔ | ✔ | ✔ | X | X | X | X |
PADI SMARTi è anche controllabile da qualsiasi smartphone, tablet e da SMART TV!
Potrai finalmente leggere lo stato degli ingressi, comandare le sue uscite relè per azionare, ovunque ti trovi, tutti i tuoi dispositivi collegati, il tutto comodamente da qualsiasi smartphone, tablet ed anche dalla Smart TV senza installare alcuna APP.
gestibile con tutti gli smartphone ed i tablet
